Z41H、Z41Y型900（Lb)法兰连接钢制手动楔式闸阀

更新时间 2011-11-15 08:21 阅读

Z41H、Z41Y型900（Lb)法兰连接钢制手动楔式闸阀

主要性能参数

Z41H、Z41Y型900（Lb)法兰连接钢制手动楔式闸阀主要性能参数
型号	压力级 (Lb)	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖、闸板	闸板	阀座	阀杆
Z41H-900(Lb)	900	13.15	≤200	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		11.62	≤300
		8.63	≤425
Z41Y-900(Lb)		13.15	≤200	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨
		11.62	≤300
		8.63	≤425
Z41Y-900(Lb)I		12.07	≤350		铬钼钢	铬钼钢+钴铬钨	铬镍钛钢+钴铬钨	铬钼钢
		10.14	≤450
		3.83	≤550
Z41Y-900(Lb)P		9.83	≤200	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z41Y-900(Lb)R					铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢

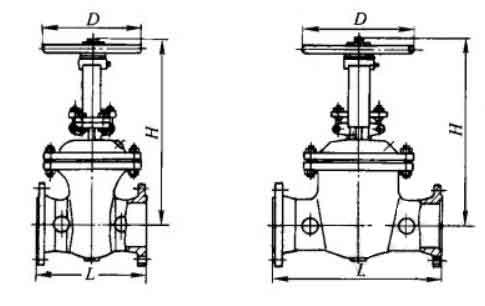

主要外形级结构尺寸

Z41H、Z41Y型900（Lb)法兰连接钢制手动楔式闸阀主要外形级结构尺寸（mm)
DN/in	DN	L	D	H	重量/kg
2	20	368	300	521	59
2 1/2	65	419	350	587	79
3	80	381	350	648	115
4	100	457	400	750	198
5	125	559	450	850	258
6	150	610	500	900	303
8	200	737	600	1040	607
10	250	838	600	1130	825
12	300	965	650	1340	1291
14	350	1029	700	1543	1629
