Z42Tc型PN16～PN100陶瓷闸阀

更新时间 2011-12-05 08:28 阅读

Z42Tc型PN16～PN100陶瓷闸阀

主要性能参数

Z42Tc型PN16～PN100陶瓷闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体	阀盖	闸板	阀杆	阀座
Z42Tc-16C	16	1.6	≤425	水、油品、汽、酸液、渣水	WCB	WCB	WCB+ 工程陶瓷	2Cr13	工程陶瓷
Z42Tc-25	25	2.5
Z42Tc-40	40	4.0
Z42Tc-63	63	6.3
Z42Tc-100	100	10.0
Z42Tc-16I	16	1.6	≤540		ZGCr5Mo	ZGCr5Mo	ZGCr5Mo +工程陶瓷	25Cr2MoV
Z42Tc-25I	25	2.5
Z42Tc-40I	40	4.0
Z42Tc-63I	63	6.3
Z42Tc-100I	100	10.0
Z42Tc-16P	16	1.6	≤200		ZG1Cr18- Ni9Ti	ZG1Cr- 18Ni9Ti	ZG1Cr- 18Ni9Ti+ 工程陶瓷	1Cr18Ni9Ti
Z42Tc-25P	25	2.5
Z42Tc-40P	40	4.0
Z42Tc-63P	63	6.3
Z42Tc-100P	100	10.0

主要外形及结构尺寸

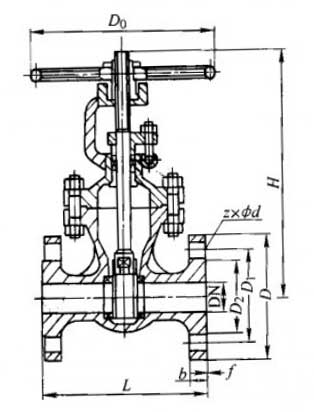

主要外形及结构尺寸Z42Tc-16型陶瓷闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b-f	z×Φd	H	Do	重量/kg
15	130	95	65	45	16-2	4×Φ14	170	120	5
20	150	105	75	55	16-2	4×Φ14	190	140	6.5
25	160	115	85	65	16-2	4×Φ14	205	160	9
32	180	135	100	78	18-3	4×Φ18	270	180	12
40	200	145	110	85	18-3	4×Φ18	310	200	26.5
50	250	160	125	100	18-3	8×Φ18	358	240	29
65	265	180	145	120	18-3	8×Φ18	373	240	33
80	280	195	160	135	20-3	8×Φ18	435	280	45
100	300	215	180	155	20-3	8×Φ23	500	300	63
125	325	245	210	185	22-3	12×Φ23	614	320	108
150	350	280	240	210	24-3	12×Φ25	674	360	134
200	400	335	295	265	26-3	12×Φ25	818	400	192
250	450	405	355	320	30-3	16×Φ25	969	450	273
300	500	460	410	375	30-4	16×Φ30	1145	560	379
350	550	520	470	435	34-4	20×Φ30	1280	640	590
400	600	580	525	485	36-4	20×Φ34	1452	640	850
450	650	640	585	545	40-4	20×Φ41	1541	720	907
500	700	705	650	608	44-4	24×Φ41	1676	720	958
600	800	840	770	718	48-4	24×Φ41	1874	800	1112
