Z541H、Z541Y、Z541W型PN40、PN63法兰连接钢制锥齿轮传动楔式闸

更新时间 2011-11-18 08:26 阅读

Z541H、Z541Y、Z541W型PN40、PN63法兰连接钢制锥齿轮传动楔式闸阀

主要性能参数

Z541H、Z541Y、Z541W型PN40、PN63法兰连接钢制锥齿轮传动楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖	闸板	阀座	阀杆
Z541H-40	40	4.0	≤200	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		3.2	≤300
		2.2	≤425
Z541Y-40		4.0	≤200		碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		3.2	≤300
		2.2	≤425
Z541Y-40I	40	3.6	≤325		铬钼钢	铬镍钢+钴铬钨	铬镍钢+钴铬钨	铬钼钒钢
		2.5	≤450
		1.0	≤550
Z541W-40P		4.0	≤200	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541W-40R					铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z541Y-40P		4.0	≤200		铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541Y-40R					铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z541H-63	63	6.3	≤200	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		5.0	≤300
		3.6	≤425
Z541Y-63		6.3	≤200		碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		5.0	≤300
		3.6	≤425
Z541Y-63I	63	5.6	≤325	非腐蚀性介质	铬钼钢	铬镍钢+钴铬钨	铬镍钛钢+钴铬钨	铬钼钒钢
		4.0	≤450
		1.6	≤550
Z541W-63P	63	6.3	≤200	腐蚀性介质	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541W-63R					铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z541Y-63P		6.3	≤200		铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z541Y-63R					铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢

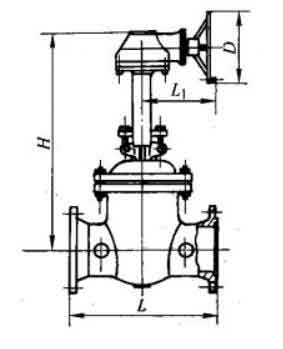

主要外形及结构尺寸

Z541H、Z541Y、Z541W型PN40法兰连接钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	H	L1	转矩/N.m	重量/kg
50	216	305	495	341	340	50
65	241	305	516	341	340	59
80	283	305	530	341	340	138
100	305	305	550	341	340	168
125	381	305	645	341	340	216
150	403	305	730	341	340	239
200	419	305	885	341	340	348
250	457	305	1050	341	730	412
300	502	305	1230	357	730	552
350	762	458	1354	357	1470	718
400	838	610	1436	427	2940	943
450	914	610	1605	507	2940	1213
500	991	610	1798	570	2940	1410
600	1143	610	2848	608	5880	2527
