主要性能参数
Z741T-10、Z741W-10型液动楔式闸阀主要性能参数
|
型号 |
PN |
工作压力
(Mpa) |
适用温度
（℃） |
适用介质 |
材料 |
|
阀体、阀盖 |
闸板 |
阀体密封圈 |
阀杆 |
填料 |
|
Z741T-10 |
10 |
1.0 |
≤80 |
水、蒸汽、油品等 |
灰铸铁 |
灰铸铁镶或堆焊铜合金 |
灰铸铁或堆焊铜合金 |
碳素钢或铬不锈钢 |
石棉石墨 |
|
Z741W-10 |
油品、煤气等 |
然铸铁本体材料 |
然铸铁本体材料 |

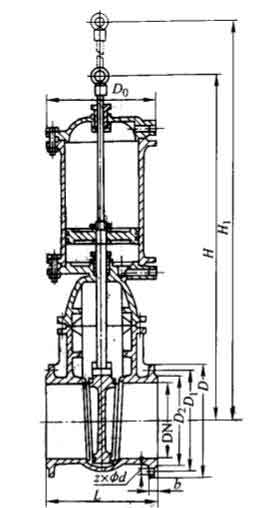

主要外形及结构尺寸
Z741T-10、Z741W-10型液动楔式闸阀主要外形及结构尺寸（mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
|
100 |
230 |
215 |
180 |
155 |
22 |
8×Φ18 |
525 |
641 |
210 |
62 |
|
150 |
280 |
280 |
240 |
210 |
24 |
8×Φ23 |
733 |
898 |
275 |
115 |
|
200 |
330 |
335 |
295 |
265 |
26 |
8×Φ23 |
909 |
1113 |
335 |
170 |
|
250 |
380 |
390 |
350 |
320 |
28 |
12×Φ23 |
1055 |
1305 |
370 |
255 |
|
300 |
420 |
440 |
400 |
368 |
28 |
12×Φ23 |
1315 |
1635 |
410 |
345 |
|
350 |
450 |
500 |
460 |
428 |
30 |
16×Φ23 |
1326 |
1697 |
485 |
515 |
|
400 |
480 |
565 |
515 |
482 |
32 |
16×Φ25 |
1515 |
1925 |
515 |
665 |
