主要性能参数

Z941H-16Q、Z941H-25Q型电动楔式铸铁闸阀主要性能参数

型号	PN	工作压力 (Mpa)	适用温度 （℃）	适用介质	材料
					阀体、阀盖	闸板、阀座	阀杆	阀杆螺母	填料	手轮
Z941H-16Q	16	1.6	≤350	水、蒸汽、油品	球墨铸铁	2Cr13	2Cr13	铝铁青钢	柔性石墨	球墨铁铁
Z941H-25Q	25	2.5

主要外形及结构尺寸

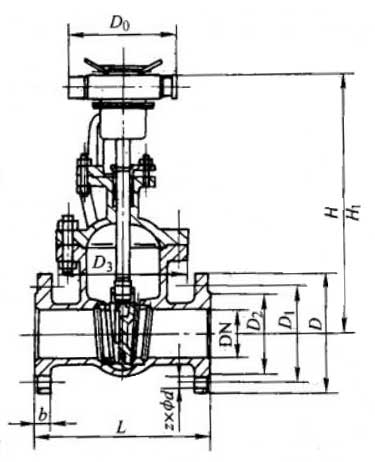

Z941H-16Q型电动楔式铸铁闸阀主要外形及结构尺寸（mm)

DN	L	D	D1	D2	b	z×Φd	D3	H	H1	Do	重量/kg
40	240	150	110	88	20	4×Φ17.5	164	602	602	300	68
50	250	165	125	10	20	4×Φ17.5	164	610	610	300	69
65	270	185	145	22	20	4×Φ17.5	164	612	612	300	80
80	280	200	160	133	20	8×Φ17.5	195	690	690	300	83
100	300	220	180	158	20	8×Φ17.5	220	833	833	300	94
125	325	250	210	184	22	8×Φ17.5	268	876	876	300	125
150	350	285	240	212	24	8×Φ22	280	958	958	300	160
200	400	340	295	268	26	12×Φ22	370	1096	1096	300	225
250	450	405	355	320	30	12×Φ26	460	1244	1244	300	348
300	500	460	410	370	30	12×Φ26	530	1430	1474	400	485
350	550	520	470	430	34	16×Φ26	610	1565	1663	400	696
400	600	580	525	482	36	16×Φ30	710	1735	1886	400	1000
500	700	715	650	585	44	20×Φ33	860	1961	2181	400	1064

Z941H-25Q型电动楔式铸铁闸阀主要外形及结构尺寸（mm)

DN	L	D	D1	D2	b	z×Φd	D3	H	H1	Do	重量/kg
40	240	150	110	88	20	4×Φ17.5	164	602	602	300	68
50	250	165	125	102	20	4×Φ17.5	164	610	610	300	69
65	270	185	145	122	22	8×Φ17.5	164	612	612	300	80
80	280	200	160	133	22	8×Φ17.5	195	690	690	300	83
100	300	235	190	158	24	8×Φ22	220	833	833	300	94
125	325	270	220	184	28	8×Φ26	268	876	876	300	125
150	350	300	250	212	30	8×Φ26	280	958	958	300	160
200	400	360	310	278	34	12×Φ26	370	1096	1096	300	225
250	450	425	370	335	36	12×Φ30	460	1244	1244	300	348
300	500	485	430	390	40	16×Φ30	530	1430	1474	400	485
350	550	555	490	450	44	16×Φ30	610	1565	1663	400	696
400	600	620	550	505	44	16×Φ33	710	1735	1886	400	1000
500	700	730	660	615	44	20×Φ36	860	1961	2181	400	1064
