Z941H、Z941Y、Z941W型150（Lb)、300(Lb)法兰连接钢制电动楔式闸

更新时间 2011-12-06 08:53 阅读

Z941H、Z941Y、Z941W型150（Lb)、300(Lb)法兰连接钢制电动楔式闸阀

主要性能参数

Z941H、Z941Y、Z941W型150（Lb)、300(Lb)法兰连接钢制电动楔式闸阀主要性能参数
型号	PN	适用温度（℃）	工作压力 (Mpa)	适用介质	材料
					阀体、阀盖	闸板	阀座	阀杆
Z941H-150(Lb)	150	≤200	1.4	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	碳钢
		≤300	1.02
		≤425	0.56
Z941Y-150(Lb)		≤200	1.4
		≤300	1.02
		≤425	0.56
Z941Y-150(Lb)I		≤350	0.86	腐蚀性介质	铬钼钢	铬钼钢+钴铬钨	铬钼钢+钴铬钨	铬钼钒钢
		≤450	0.47
		≤550	0.13
Z941W-150(Lb)P	150	≤200	1.26		铬镍钛钢	铬镍钼钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z941W-150(Lb)R			1.37		铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z941Y-150(Lb)P			1.26		铬镍钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钛钢
Z941Y-150(Lb)R			1.37		铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z941H-300(Lb)	300	≤200	4.38	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		≤300	3.87
		≤425	2.88
Z941Y-300(Lb)		≤200	4.38
Z941Y-300(Lb)	300	≤300	3.87	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		≤425	2.88
Z941Y-300(Lb)I		≤350	4.02	腐蚀性介质	铬钼钢	铬钼钢+钴铬钨	铬镍钛钢+钴铬钨	铬钼钒钢
		≤450	3.38
		≤550	1.28
Z941W-300(Lb)P	300	≤200	3.28		铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z941W-300(Lb)R			3.77		铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z941Y-300(Lb)P			3.28		铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z941Y-300(Lb)R			3.77		铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢

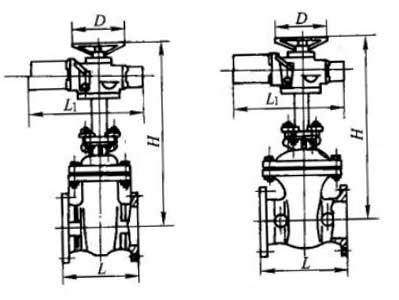

主要外形及结构尺寸

Z941H、Z941Y、Z941W型150（Lb)法兰连接钢制电动楔式闸阀主要外形及结构尺寸（mm)
DN/in	DN	L	D	H	L1	转矩/N.m	重量/kg
2	50	178	200	615	531	110	95
2 1/2	65	190	500	630	575	200	99
3	80	203	500	710	575	200	113
4	100	229	500	770	575	200	132
5	125	254	500	885	575	270	181
6	150	267	500	950	575	270	206
8	200	292	305	1090	911	500	258
10	250	330	305	1290	911	500	317
12	300	356	305	1510	939	700	412
14	350	381	305	1710	939	970	750
16	400	406	305	1920	1052	1200	1042
18	450	432	305	2080	1052	1800	1276
20	500	457	458	2240	1154	2700	1420
24	600	508	610	2474	1378	2700	1522
28	700	610	610	2910	1378	4000	3050
32	800	711	610	3250	1488	5800	3300
36	900	711	610	3510	1488	10000	5152
