Z941H、Z941Y、Z941W型400（Lb)、600(Lb)法兰连接钢制电动楔式闸

更新时间 2011-12-06 08:55 阅读

Z941H、Z941Y、Z941W型400（Lb)、600(Lb)法兰连接钢制电动楔式闸阀

主要性能参数

Z941H、Z941Y、Z941W型400（Lb)、600(Lb)法兰连接钢制电动楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖	闸板	阀座	阀杆
Z941H-400(Lb)	400	5.84	≤200	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		5.16	≤300
		3.83	≤425
Z941Y-400(Lb)		5.84	≤200
		5.16	≤300
		3.83	≤425
Z941Y-400(Lb)I		5.36	≤350	腐蚀性介质	铬钼钢	铬钼钢+钴铬钨	铬镍钛钢+钴铬钨	铬钼钒钢
		4.51	≤450
		1.7	≤550
Z941W-400(Lb)P	400	4.37	≤200		铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z941W-400(Lb)R		4376			铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z941Y-400(Lb)P		4.37			铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z941Y-400(Lb)R		4.76			铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z941H-600(Lb)	600	8.76	≤200	非腐蚀性介质	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢
		7.75	≤300
		5.57	≤425
Z941Y-600(Lb)		8.76	≤200
		7.75	≤300
		5.57	≤425
Z941Y-600(Lb)I		8.05	≤350	腐蚀性介质	铬钼钢	铬钼钢+钴铬钨	铬钼钛钢+钴铬钨	铬钼钒钢
		6.76	≤450
		2.55	≤550
Z941W-600(Lb)P	600	6.55	≤200		铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z941W-600(Lb)R		7.13			铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢
Z941Y-600(Lb)P		6.55			铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢
Z941Y-600(Lb)R		7.13			铬镍钼钛钢	铬镍钼钛钢+钴铬钨	铬镍钼钛钢+钴铬钨	铬镍钼钛钢

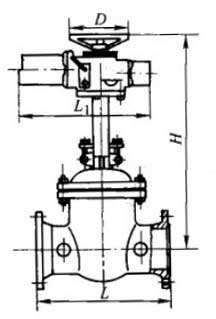

主要外形及结构尺寸

Z941H、Z941Y、Z941W型400（Lb)法兰连接钢制电动楔式闸阀主要外形及结构尺寸（mm)
DN/in	DN	L	D	H	L1	转矩/N.m	重量/kg
2	50	292	200	618	531	110	95
2 1/2	65	330	500	638	575	200	102
3	80	356	500	690	575	200	115
4	100	406	500	803	575	270	163
5	125	457	305	910	911	500	190
6	150	495	305	985	911	500	219
8	200	597	305	1132	911	500	373
10	250	673	305	1330	939	700	480
12	300	762	305	1470	939	970	686
14	350	826	305	1740	1052	1200	821
16	400	902	305	1860	1052	1800	1215
18	450	978	458	2075	1154	2700	1682
20	500	1054	610	2450	1378	4000	2150
24	600	1232	610	2580	1378	4000	2800
